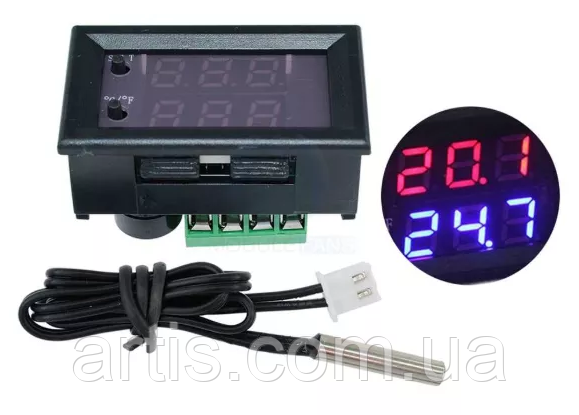

Модуль терморегулятора призначений для контролю та підтримки заданої температури з заданою точністю.
Комплектується водонепроникним датчиком температури.
Має кнопки для гнучкого настроювання (вибір режиму — нагрівання або охолодження; гістерезис, робочі межі; межі регулювання; затримка вмикання/вимикання реле та ін.).
Верхні цифри відбивають фактичну температуру, нижні — настроювання нижньої або верхньої межі температури.
Можливі сфери застосування терморегулятора:
-побутові або виробничі системи опалення
-системи кондиціонування
-інкубатори
-теплиці
-морозильні або охолоджувальні установки
-сушильні шафи
-системи нагрівання води
-вимірювання температури двигуна внутрішнього згоряння з можливістю увімкнення вентилятора радіатора
просте вимірювання температури на вулиці, у квартирі тощо.
Робоча напруга 12 В
споживаний струм від 35 мА до 65ма
Резонансна частота 5000 Гц
Частота вимірювання 0.5 сек
Гістерезис 0.1 °C
Тип реле одноканане з максимальним струмом ~5A/250VAC, ~20A/14VDC, ~20A/125VAC
Вимірювальний дату NTC (10K 0.5%) Вологозахищений із кабелем 0.5M
Діапазон контрольованої температури -50...110 °C
Точність підтримки температури від -9.9 до 99.9 0.1 °C, 1 °C для інших значень
Точність вимірювання 0.1 °C
Точність підтримки 0.1 °C
Умови експлуатації температура -10...60 °C, вологості від 20...85%
Коротке натискання кнопки set — встановлення температури спрацьовування (нижній індикатор), тривале натискання кнопки set — перехід у режим налаштування. (нагрівання або охолодження, гістеререзис тощо)
Уважно! Пристрій вмикається з урахуванням гістерезису, а також вимикається за виставленою температурою.
Тривале натискання кнопки set перехід у режим налаштування параметрів.
(без потреби краще не чіпати)
РО-режим роботи терморегулятора: охолодження (С)/нагрівання (Н)
Р1-гістерезис-різниця між t вмиканням і t вимкнення від 0.1 до 30 градусів
Р2-верхня межа температури +110 градусів
Р3-нижна межа температури -50 градусів
Р4-корекція температури, від -10 до +10 градусів (без потреби не чіпати)
Р5-час затримки старту від 0 до 10 хв (додаткові параметри залежно від місця використання)
Р6-сигнал перевищення заданої температури
Р7-С (цельсій).
Р8-заводські параметри
Сигналізація також спрацює у разі обривання або випадкового вимкнення виносного термодатчика!
Комплект постачання:
-терморегулятор із реле — 1 шт.;
-термодатчик водонепроникний із кабелем 1 м. - 1 шт.;
