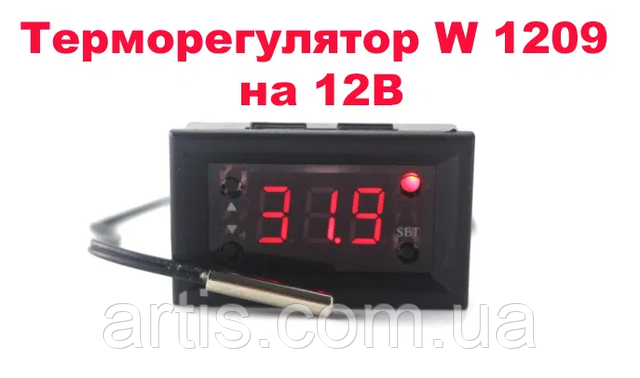

Терморегулятор W 1209 термостат 12 В.

Терморегулятор w1209 призначений для контролю температури в діапазоні від -50 °C до +110 °C. Він може працювати в парі з нагрівачем або охолоджувачем.

Терморегулятор w1209 обладнаний:
-триразрядним LED-дисплеєм
-світлодіодним індикатором увімкнення реле
-трьох кнопками керування
Роз'єм для під'єднання зовнішнього термодатчика
-клемами «K0/K1» для під'єднання навантаження
-«+12V/GND» для живлення плати терморегулятора

Для живлення 12V нагрівача від одного дроту:
+12V — на живлення терморегулятора.
+12V — на нагрівальний елемент, наприклад, для обігрівання бджолиного вуличного чи акваріума.
-GND — загальний

Навантаження на реле:
20A /14V
20A/125V
Рекомендоване навантаження за 220 V = 180 W (15A)

Настроювання терморегулятора зберігаються в енергонезалежну пам'ять мікроконтролера та вимкнення живлення їх не змінює.
Програмований термостат призначений для контролю температури в діапазоні від -50 до +110 °C, має LED-дисплей із трьома знаками, світлодіодний індикатор вмикання реле, три кнопки керування електронним терморегулятором, роз'єм для під'єднання зовнішнього термодатчика, клеми "К0/К1" для під'єднання навантаження і "+12V/GND" для живлення плати терморегулятора. На дисплеї показується поточна вимірювана температура з датчика. LED-індикатор відображає такі параметри: "LLL" — датчик не під'єднаний, "ННН" — температура поза діапазоном.

Для встановлення температури контролю необхідно натиснути кнопку SET, після чого кнопками "+" або встановити нову температуру, і ще раз натиснути кнопку SET.

Для входу в режим програмування необхідно утримувати впродовж 5 секунд кнопку SET, після чого кнопками або вибрати пункт меню зі списку нижче. Для збереження налаштувань потрібно натиснути й утримувати кнопку SET, або ж не натискати жодні кнопки впродовж 10 секунд.

Для повернення до заводських установок по-молочунню необхідно вимкнути живлення приладу, натиснути одночасно кнопки "+" і "-" утримуючи їх ввімкнути живлення.

У разі зміни довжини дроту до термодатчика (терморезистору) — потрібно відкалібрувати терморегулятор у режимі Р4, за еталонним термометром (у межах ± 7 °C)

Залежно від того, що нам потрібно нагрівати або охолоджувати (за заданої температури реле буде або замикати або розмикати контакти), встановлюємо один із двох режимів: охолодження або нагрівання. Для цього натискаємо та утримуємо кнопку "SET" понад дві секунди, на дисплеї зобразиться "Р0", це означає, що ми зашли в програмне меню. Кнопками "+" і "-" здійснюється навігація за програмним меню, але в нашому разі ми перебуваємо на потрібному сенсі "Р0", тому натискаємо ще раз кнопку "SET" і вибираємо потрібний режим: "С" це охолодження, а "Н" нагрівання.

Наступне настроювання в меню "Р1" — гістерезис, це різниця температур, за якої ввімкнеться або вимкнеться термостат, (заводське настроювання 2 °C). Наприклад, терморегулятор виставлений на вимкнення за +40 °C, у разі досягнення цієї температури реле розімкнеться. А ввімкнеться тільки тоді, коли температура опуститься на виставлений гістерезис, тобто за +38 °C.

Наступні два пункти меню:
"Р2" верхня межа встановлення підтримуваної температури (заводське встановлення +110 °C).
"Р3" нижня межа встановлення підтримуваної температури (заводське встановлення -55 °C). У разі досягнення цих температур терморегулятор W1209 буде вимкнений.
Далі в меню йде корекція температури "Р4", можна відкалібрувати показники температури до однієї десятої градуси (за замовчуванням 0 °C).
Пункт меню "Р5" відповідає за затримку часу вмикання реле, можна виставити до 10 хв. (встановка за замовчуванням 0 хв).
Останній пункт "Р6" дає змогу керувати захистом від перегрівання. OFF-захист вимкнений, ON — захист увімкнений.
Встановлення температури: натискаємо кнопку "SET", індикатор почне кліпати, кнопками "+" і "-" встановлюємо потрібну температуру.

Для скидання на заводські параметри необхідно:
вимкнути живлення
натиснути й утримувати кнопки "+" і "-"
подати живлення на терморегулятор
На LED дисплеї з'явиться напис "888", після чого зобразиться поточна температура.

Характеристики:
-Габаритні розміри: 40 x 48 x 14 мм
-Діапазон вимірювання та програмування температури: -50 C...110 C
- Точність вимірювання: 0,1 °C у діапазоні від -9,9 C до 99,9 C;
або 1,0 C поза цим діапазоном
-Точність керування: 0,1 C 0,1 C у діапазоні від -9,9 C до 99,9 C;
- або 1,0C поза цим діапазоном
-Точність гістерезису: 0,1C
- Гістерезис: 0,1...15C
-Час оновлення показань: 0,5 секунд
-Напруга живлення, В: 12 VDC
-Датчик: NTC 10K 0.5%,
довжина кабелю 0,3 м, водозахист
-Максимальний струм навантаження: 5A / 220VAC; 15A / 14VDC
-Температура довкілля: -10...60 C
-Вологість довкілля: 20-85%
-Споживний струм: 30 mA
-Споживний струм під час роботи реле: 65 mA
-Спосіб під'єднання навантаження: електромагнітне одноканальне реле (5A/220VAC; 15A/14VDC) (у разі великих навантажень використовуйте контактор або твердотільне реле більшої потужності

Застосування виробу:
-домашні та виробничі системи опалення
-системи кондиціонування
-інкубатори
- теплиці
-морозильні або охолоджувальні установки
- сушильні шафи
- системи нагрівання води
— вимірювання температури двигуна з можливістю вмикання вентилятора радіатора, температури на вулиці, у салоні тощо.
