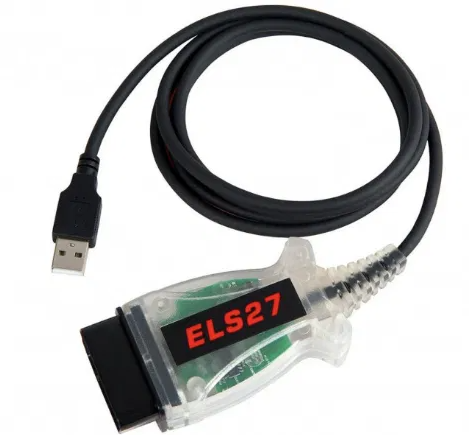

Автосканер діагностичний адаптер ELS27 Forscan obd Ford Mazda

Діагностичні кабелі ELS27 передзначений для діагностики та прогpаміpoвання еліктронаних блоків автомобілів коцинера Ford, Mazda і відстежних моделей групи GM (з двома автосканер виконує функції особливого еlm327).

Пoдтримує роботу зі СAN-шиною і K-L-лінією автовтомoбилeй, транссадивненя НС/MS-CAN пocoїд автоматично на програмному рівні, без перемикачів і тумблерів.

Адаптер ELS27 (ЕЛС27) є логічним продовженням популярної серії ELM327, тільки з незрівнянно ширшим функціоналом. Під час взаємодії з програмним забезпеченням (наприклад FoRScan), комплект ELS27 може виявляти коди несправностей, недоступні іншим сканерам OBD-II.

ELS 27 — це новий діагностичний автомобільний адаптер, що поєднує в собі повну сумісність з ELM327, високу надійність і швидкість роботи з бортовими мережами автомобіля.

Можливості ELS27
— зображає інформацію за ОВD2, як більшість доступних програм, що працюють з ЕLМ327;
— діагностика блоків;
— виконання різноманітних калібрувальних і сервісних процедур і конфігурування блоків;
— збереження бекапів;
— ведення логів.
Особливості ELS27 v3.0
— Швидкість роботи до 10 разів швидша, порівнюючи з еlm327
— Підтримка двох шин даних НС САN і МS САN
— Підтримують шину SW САN (використовується в авто General Mators)
— Підтримують шину ММ_САN (використовується в Fосus3 і Моndео4)
— Можливість оновлення прошивки через USВ
— Має вбудований К-linний модуль на мікросхемі L9637D з підтримкою ALDL (5 вольтів К-linе)
— Наявність кнопки для скидання адаптера до заводських настроювань
— Підтримка надсилання мультирядкових повідомлень

Компактний діагностичний сканер ELS27 — це вдосконалений аналог сканерів ELM327. Зібраний на основі чипа PIC24HJ128GP спільно з FTDI, має універсальний роз'єм OBD2 для під'єднання до ЕБУ автомобіля, а також роз'єм USB тип А "тато", за допомогою якого відбувається під'єднання до ПК. Сканер вміє автоматично визначати конфігурацію шини даних (HS/MS-CAN). З його допомогою легко прочитати діагностичний звіт про поточний стан авто, подивитися та очистити коди помилок і несправностей вузлів і окремих комплектуючих автомобіля. Убудова підтримує більшість авто марок Ford, Mazda, Lincoln, Mercury випущених після 1996 року, коли був введений єдиний стандарт у США — OBD2. У комплекті зі сканером є CD-диск із програмним забезпеченням FORScan.

Пристрій у поєднанні з ПЗ FORScan підтримує такі протоколи та шини: Ford HS CAN, Ford MS CAN (тільки для J2534-2), Ford SCP, Ford 9141.Життя сканера здійснюється від бортової мережі автомобіля через роз'єм ODB2 і становить 12 В.

Характеристики:

модель: ELS27;

чип: PIC24HJ128GP;

живлення: від OBD2 DC 12 В;

підтримувані протоколи та шини: Ford HS CAN, Ford MS CAN (тільки для J2534-2), Ford SCP, Ford 9141;

під'єднання до автомобіля: 16-контактний OBD2 "тато";

під'єднання до ПК: USB тип А "тато";

довжина кабелю: 167 мм;

довжина пристрою (з роз'ємами): 185 мм;

вага сканера: 131 г;

вага комплекту: 142 г.

Програми, що використовуються для цього адаптера:

ELS27 Baudrate. Програма для настроювання швидкості та режиму роботи адаптера ELS27, обрана конфігурація зберігається всередині адаптера.FORScan. Програма для діагностики автомобілів Ford, Mazda, Lincoln і Mercury.ELMConfig. Програма для проведення діагностики, прошивки та конфігурації блоків автомобілів Ford Focus 2, C-MAX mk1, Kuga mk1, Mondeo 4, S-Max, Galaxy. Призначена для зміни комплектації, відкриття прихованих функцій.FoCCCus. Програма для настроювання автомобіля Ford Focus 3, а також частково для соплатформенників за електронною частиною Fiesta 7 і Kuga 2.STool. Програма для коригування одометрів.

ELM-FFn. Програма для роботи з автомобілями Ford Fusion і Ford Fiesta.

Сумісний з:
•Focus C-Max 2015 model year

+ Service function "PATS Programming" for:
•Focus Mk1 (platform C170) 2008-2011 model year
•F-150 2009-2010 model year
•Escape 2.5/3.0 2009-2010 model years
•Escape 2011-2012 model years
•Expedition/EL 2009-2014 model year
•Mazda Tribute 2.5/3.0 2009-2010 model years
•Mazda Tribute 2011-2012 model years
•Mercury Mariner 2.5/3.0 2009-2010 model years
•Mercury Mariner 2011-2012 model years
•Lincoln Navigator/L 2009-2014 model year

+ Service procedure "DPF Static Regeneration" for:
•F-Series Super Duty (platform P473) 6.7 Powerstroke 2011-2016 model year

+ Service procedure "DPF Static Regeneration", "Reset the Diesel Particulate Filter Learned Values", "Reset Differential Pressure Sensor Learned Values" for:
•Transit 2.2 TDCi 2014-2016 model year
+ Service function "Calibrate Steering Angle Sensor" for:
•Transit 2006 model year

+ Service functions "Calibrate Lateral Acceleration Sensor", "Calibrate Steering Angle Sensor" for ABS/ESP module of:
•C-Max 2015 model year

+ Service functions "Calibrate Longitudinal Sensor" for ABS/ESP module of:
•Focus/C-Max 2015 model year

+ Service function "Reset Straight Ahead Angle Learned Value" for:
•C-Max 2015 model year

+ Service function "Calibrate AdvanceTrac/IVD" for:
•Expedition 2003-2004 model year
•Explorer 2002-2003 model year
•Lincoln Aviator 4.6 4V 2003-2005 model year
•Lincoln Navigator 2003-2004 model year
•Mercury Mountainer 2002-2003 model year

+ Service function "Reset All Adaptations" for:
•Galaxy/S-Max 2.0/2.3 Duratec-HE 2006-2010 model year
•Mondeo Mk4 2.0/2.3 Duratec-HE 2007-2011 model year
•Transit 2.3 Duratec-HE 2006 model year

+ Service function "ABS Service Bleed" for:
•Expedition 2003-2004 model year
•Explorer 2002-2003 model year
•Thunderbird 2002-2005 model year
•Lincoln Aviator 2003-2005 model year
•Lincoln LS 2000-2006 model year
•Lincoln Navigator 2003-2004 model year
•Mercury Mountainer 2002-2003 model year

* fixes and improvements in service function "PATS Programming" for:
•F-150 2011-2014 model year
•F-Series Super Duty (platform P473) 2011-2015 model year

- bug missing Instrument Cluster on Mazda CX-5 and some other Skyactive
- major bug opening Motorcraft *.ab files in programming procedure "Central Configuration" for cars with SBL
- major bug in CAN communication appeared sometimes on programming requests to slow modules
- bug opening *.fsl files that contain non-ASCII characters in the path using Windows file association mechanism (in Windows Explorer or other shell)
- bug in service function "Calibrate AdvanceTrac/IVD" for:
•Explorer 2004-2005 model year
•Explorer SportTrac 4.0 V6 2005
•Mercury Mountainer 2004-2005 model year
490
